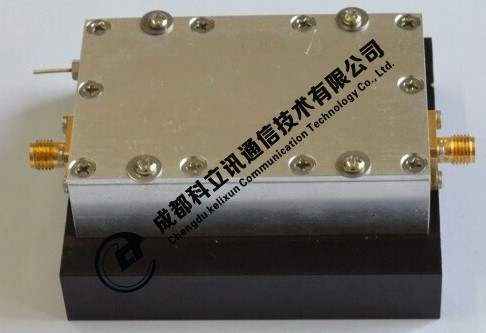

TN803 超短波開關濾波器（20M-3GHz）
產品概述
在接收機前端接入開關濾波器，可大幅提高接收機在通帶內有強信號時對微弱信號的發現能力，改善寬帶接收機的輸入二階交調截點（IIP2）,增加接收機的動態范圍。
主要技術指標
內容 | 指標 | 備注 |
頻率范圍 | 20 MHz～47MHz | |
45 MHz～80MHz | ||
78 MHz～110MHz | ||
108 MHz～188MHz | ||
186 MHz～260MHz | ||
258 MHz～470MHz | ||
468 MHz～870MHz | ||
868 MHz～1200MHz | ||
1198 MHz～2000MHz | ||
1998 MHz～3000MHz | ||
插入損耗 | typ.<3～5dB | |
輸入阻抗 | 50Ω | |
連接器 | N/SMA可選 | |
電壓駐波比 | typ.＞60 dB | |
工作電壓 | DC/AC220V可選 | |
外形 | 19”標準2U機箱/模塊 | |
工作溫度范圍 | -40～+55℃ |
注：頻率分段可按需求定制
