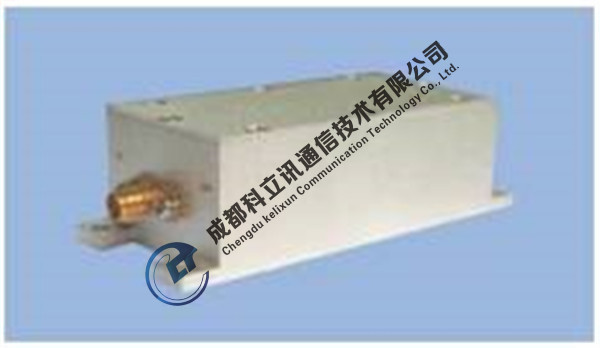

TN804 短波通道濾波器 ( 1.5M～30MHz)
產品概述
TN804 短波濾波器大致可以分為以下幾類：帶通濾波器，高通濾波器，低通濾波器，帶阻濾波器。
主要技術指標
內容 | 指標 | 備注 | |
頻率范圍 | 1.5MHz～30MHz | ||
輸入阻抗 | 50Ω | ||
輸出阻抗 | 50Ω | ||
VSWR | ≤1.5 | ||
TN804A 型 帶通濾波器 | 插耗 | ≤1dB | |
通帶頻率 | 8.15 MHz～30MHz | ||
TN804B 型 高通濾波器 | 插耗 | ≤1dB | |
阻帶頻率 | DC-6.6MHz | ||
阻帶抑制 | ≥20dB | ||
通帶頻率 | 100KHz～6.6MHz | ||
TN804C 型 低通濾波器 | 插耗 | ≤1dB | |
阻帶頻率 | 8.15～30MHz | ||
阻帶抑制 | ≥20dB | ||
通帶頻率 | 10kHz～30MHz | ||
TN804C 型 帶阻濾波器 | 插耗 | ≤1.5dB | |
阻帶頻率 | 740kHz&1000kHz | ||
阻帶抑制 | ≥30dB@+/-5kHz | ||
