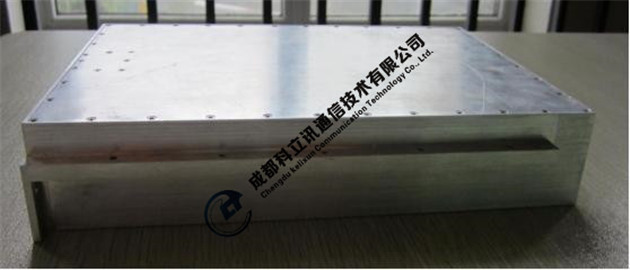

TN809 寬帶信號發生器(30M～3GHz)
產品概述
TN809寬帶信號發生器是一款高性能信號發生器。該發生器主要由中頻處理模塊、上下變頻放大模塊、本振模塊、通信控制模塊等部分組成。中頻處理模塊具有內外調制模式，能產生各種模式的調制信號，已調信號經兩次變頻后可輸出30MHz～3000MHz的單頻點或多頻點信號。
應用領域
l 電子對抗與通信領域
主要特點
l 頻率覆蓋寬
l 頻率切換時間極短
l 雜散電平低
l 穩定度高
l 能實現多種調制模式
主要技術指標
30MHz~3000MHz寬帶信號發生器
內容 | 技術指標 | 備注 | |||
809A | 809B | 809C | |||
頻率范圍 | 30MHz～560MHz； 560MHz～1000MHz | 30MHz～1000MHz | 1000MHz～1800MHz； 1800MHz～3000MHz | 兩頻段獨立，可同時或分別輸出 | |
頻率穩定度 | ±1ppm | ±1ppm | ±1ppm | -25℃ ～ +60℃ | |
頻率準確度 | ≤1×10-6 | ≤1×10-6 | ≤1×10-6 | -25℃ ～ +60℃ | |
輸出頻率步進 | 1kHz | 1kHz | 1kHz | ||
輸出幅度 | 5dBm ±1.5dB | 5dBm ±1.5dB | 5dBm ±1.5dB | ||
雜散抑制 | ≥55dBc (≥ 60dBc) | ≥40dBc | ≥52dBc | ||
諧波抑制 | ≥30dBc (≥ 35dBc) | ≥30dBc | ≥30dBc | ||
相位噪聲 | -70dBc/Hz@10KHz (優于-80dBc/Hz@10KHz) | -70 dBc/Hz@10KHz | -70 dBc/Hz@10KHz | ||
具內部和外部調制 | 調試方式 | AM、FSK、BPSK、QPSK、FM | |||
調制帶寬 | 1kHz～150kHz ，步進1kHz | ||||
調制信 | FM、AM為1KHz正弦波，QPSK、FSK 為5MHz、10MHz、20MHz的偽隨機碼 | ||||
