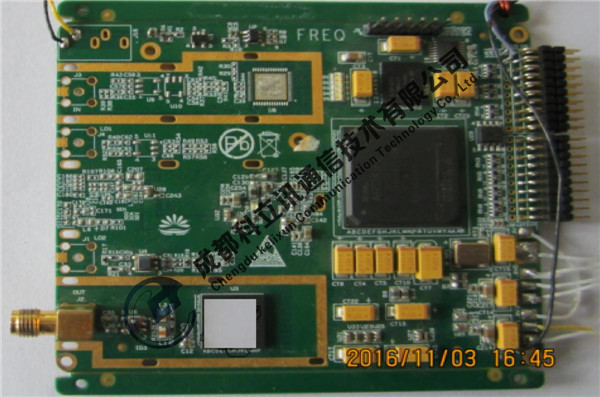

TN813 超短波高速激勵板（30M～3GHz）
產品概述
30MHz～3000MHz 高速信號發生器主要應用在電子對抗、干擾領域，對敵方通信進行壓制和干擾，使敵方通信受阻。
主要技術指標
類型 | 指標 | 備份 |
頻率范圍 | 30MHz～3000MHz | |
載波頻率容限 | ±1×10-6 | |
頻率穩定度 | ±1×10-6 | |
輸出幅度 | 0dBm ±1dB | |
帶內雜散 | ≥55dBc （30MHz～1000MHz，加濾波組件） ≥45dBc （1000MHz～3000MHz，加濾波組件） | |
諧波抑制 | ≥50dBc （30MHz～1000MHz，加濾波組件） ≥40dBc （1000MHz～3000MHz，加濾波組件） | |
相位噪聲 | -95dBc/Hz@10KHz。 | |
輸出頻率步進 | 1kHz胡先生: 18628376367 | |
輸出工作模式 | 根據置頻控制和調制方式輸出相應頻率信號；支持小于等于60MHz帶寬內的快速掃描方式：10000次/秒，帶寬小于10MHz時按重復快速掃描方法。 | |
外部調制方式 | AM，FM（調制頻偏： 1kHz～150kHz，步進1kHz；160kHz～1MHz，步進10kHz；多個信號可加不同的CTCSS/DCS【支持標準和非標準編碼】）。 | |
外部調制信號 | 音頻（頻率為DC～10kHz，幅度為峰值電壓1.0V，外調制時，亞音頻信號由模塊內部產生） | |
內部調制方式 | AM、ASK、FSK、2FSK、4FSK、BPSK、DPSK、QPSK、GMSK、FM（調制頻偏： 4kHz～150kHz，步進1kHz；160kHz～1MHz，步進10kHz；多個信號可加不同的CTCSS/DCS【支持標準和非標準編碼】）。 | |
內部調制信號
| FM、AM的調制信號為1KHz正弦波，ASK、FSK、2FSK、4FSK、BPSK、DPSK、QPSK、GMSK 的調制信號為1MHz、5MHz、10MHz、20MHz的偽隨機碼。 | |
