產品詳情
TN814CNS監測接收機(118M-137MH)
主要技術指標
類別 | 指標 | 備注 |
頻率范圍 | 118MHz-137MH | |
通道增益 | 55dB±2dB | |
噪聲系數 | ≤5dB | 低噪聲模式 |
≤12dB | 正常模式 | |
鏡頻抑制 | ≥75dBc | |
中頻抑制 | ≥75dBc | |
MGA | 60dB | 射頻30dB，步進1dB；中頻30dB，步進1dB |
1dB輸出功率 | ≥12dBm | |
組合干擾（雜散） | ≤-105dBm | 增益測試時折算輸入端 |
中頻 | 21.4MHz | |
步進 | 1MHz | |
中頻帶寬 | ≥25kHz（3dB） | |
≥200kHz（1dB） | ≤1.2MHz（40dB） | |
工作溫度范圍 | -20～65 | |
燒毀輸入功率 | ≤20dBm | |
102.4MHz時鐘輸出 | 3～5dBm | 用于ADC采樣 |
接口定義和外形尺寸
A、射頻輸入輸出接口：SMA
B、低頻接口：DB9（針）
腳 | 定義 | 腳 | 定義 |
1 | 12V+ | 6 | 12V- |
2 | 12V+ | 7 | 12V- |
3 | TTL-RXD | 8 | 12V- |
4 | TTL-TXD | 9 | 12V+ |
5 | TTL-GND | ||

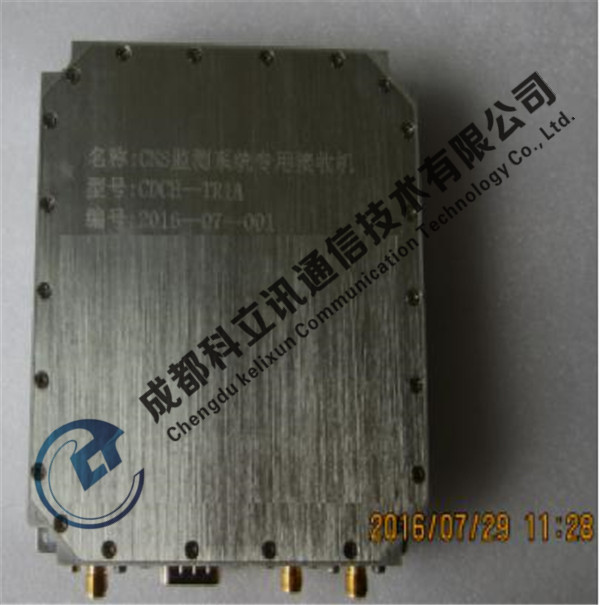

產品圖片
