TN818Ⅰ型寬帶接收機(20M～3600MHz)
產品概述
寬帶接收機是由成都科立訊通信技術有限公司研制的一款中檔超短波接收機。該接收機接收20MHz～3600MHz頻段信號，輸出中頻21.4MHz（70MHz、140MHz可選），中頻帶寬10MHz（20MHz、40MHz、0.3MHz可選或根據客戶定制）。該接收機有低失真、常規和低噪聲三種工作模式，實現了高靈敏度與大動態范圍的合理統一；在射頻前端，采用了亞音頻預選濾波器組，提高接收機的抗干擾性能。
主要性能指標。
序號 | 指標名稱 | 指標要求 | 備注 |
1 | 工作頻率范圍 | 20MHz～3600MHz | |
2 | 頻率精確度 | ≤1×10-7 | （-25℃～+60℃） |
3 | 調諧分辨率 | 1kHz | |
4 | 輸出中頻 | 70MHz | 21.4MHz、140MHz可選.根據客戶定制 |
5 | 中頻帶寬 | 20MHz | 40MHz、0.3MHz可選或根據客戶定制 |
6 | 調諧時間 | ≤500μs | |
7 | 組合干擾（雜散） | ≤-110dBm | 滿增益測試時折算輸入端 |
8 | 鏡頻抑制 | ≥100dBc (一本振) | |
9 | 中頻抑制 | ≥100dBc | |
10 | 中頻諧波抑制 | ≥100dBc | |
11 | 相位噪聲 | ≤110dBc/Hz@10kHz | |
12 | 輸入二階截點 | ≥50dBm | |
13 | 輸人帶內三階截點 | ≥15dBm（低失真模式） | |
14 | 增益 | 40dB±3dB | 低噪聲 |
30dB±3dB | 正常 | ||
20dB±3dB | 低失真 | ||
15 | 噪聲系數 | ≤10dB | 低噪聲 |
≤15dB | 正常 | ||
16 | MGC | 射頻衰減：0～30dB | |
中頻衰減：0～30dB | |||
17 | 工作溫度 | -20℃～+60℃ |
接口定義和外形尺寸
RF：射頻輸入信號，SMA形式；
IF1：中頻輸出信號1， SMA形式；
IF2：中頻輸出信號2， SMA形式；
100MHz-IN：100MHz輸入，SMA形式；
100MHz-OUT：100MHz輸出，SMA形式；
DB9：電源接頭；
DB15：控制接口
用戶利用上位機（PC機、工控機、MCU等）通過SPI控制線來操作接收機。

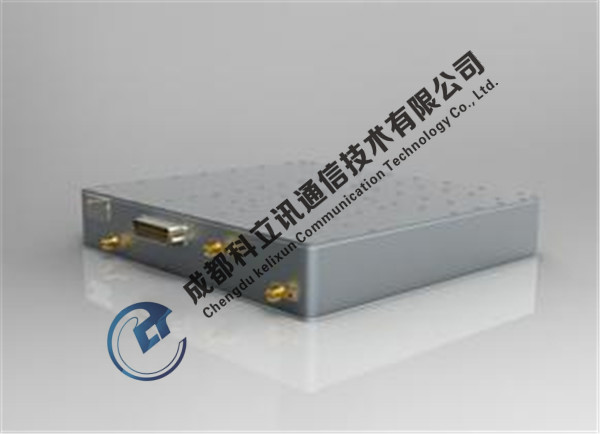

產品圖片
