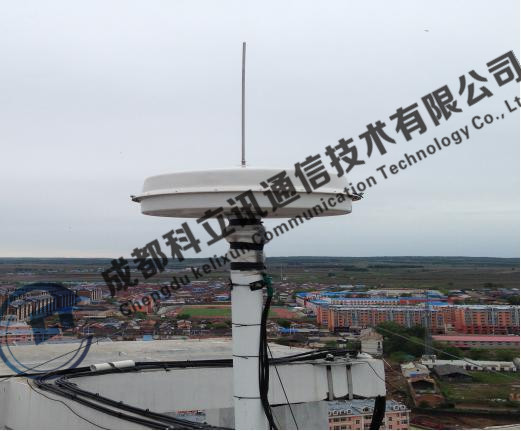

五通道空間譜監測測向天線 (20MHz-3GHz)

產品概述

TN223雙極化測向天線可接收 20MHz-3000MHz垂直極化寬帶范圍無線電波，具有體積小、性能穩定、測向準確度高、測向靈敏度高等優點，胡先生:15882355514具有良好的環境適應性，采用不同的結構形式可實現車載和固定站使用，是理想的無線電頻譜管理測向天線。

應用領域

● 無線電頻譜管理

主要特點

●   測向準確度高

●   測向靈敏度高

●   幅相一致性好

●   性能穩定

●   結構緊湊、體積小、重量輕、便于安裝

主要技術指標

頻率范圍：20MHz～1000MHz 水平極化

          20MHz～3000MHz 垂直極化

極化方式：垂直極化

天線測向靈敏度：1～10uV/m典型值（測向帶寬1kHz,積分時間2S，示向度波動2°RMS)

天線測向準確度：≤2°RMS垂直極化（無反射環境測試）

測向天線通道：5

天線校準通道：有

天線特性：天線電長度可變（垂直極化）

天線孔徑：20～1000MHz  900mm

          1000～3000MHz  300mm

天線控制方式和控制信號數量：＜4位+5V TTL控制電平

 天線環境適應性：

工作溫度：-40～+65℃

存儲溫度：-40～+85℃

   濕度：+25℃/+55℃/95%

振動：正弦5Hz～55Hz：0.15mm

振幅恒定

55Hz～150Hz：0.5g恒定

隨機10Hz～300Hz：0.01g²/Hz

300Hz～500Hz：0.003g²/Hz

沖擊：＜40g

    防護等級：IP55

天線輸出射頻接插件類型：N-50K

天線控制插座類型：Y50EX1419ZJ10

天線重量：約25Kg

  天外形尺寸：

          直徑：約1.1米

        高度：＜0.5米

天線供電：+12V

天線功耗：≤20W

天線元技術規格

天線元數量：5X2

    天線元類型：有源

天線元駐波：≤2.5（典型值）

天線元阻抗：50歐姆

天線元H面方向圖：全向

天線元幅/相一致性：空間譜估計測向要求

開關矩陣技術規格

通道間幅/相一致性：幅度≤0.5dB；相位≤3°

開關隔離度：＞50dB

端口駐波：＜ 2.5

開關切換通道穩定時間：＜1uS
