搬移式短波有源測向天線(1.5MHz～30MHz)
產品概述
TN209 搬移式多陣元測向天線用于接收1.5MHz～30MHz頻段內的無線通信信號供短波偵測站測定來波方位，該設備具有良好的三防能力，適應于野外高、低溫、潮濕的工作環境。可用于半移動式監測系統，也可用于固定式監測系統。適用于Watson-Watt，相關干涉儀等測向體制。

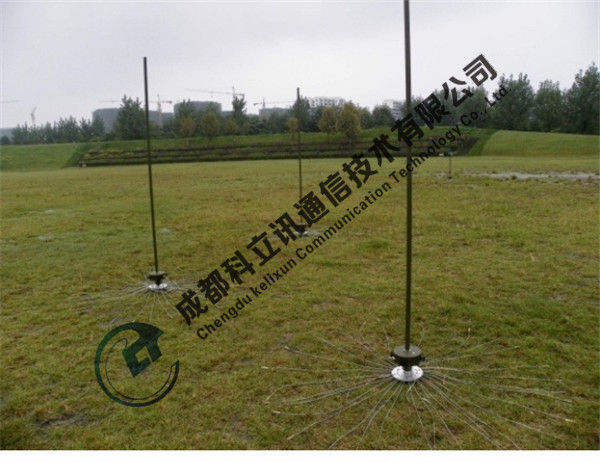

有源天線架設高度為2.4m，其中線天線振子長度為2.2m，天線重量約4.5kg，內置短波寬帶放大器，具有接收靈敏度高、體積小、重量輕等特點并具有良好的“三防”能力。
應用領域
● 無線電監測、偵察、無線電頻譜管理
● 多信道測向系統
主要特點
● 精確的測量
● 體積小、功耗低、安裝方便
主要技術指標 （ 胡先生 15882355514）
內容 | 指標 | 備注 |
頻率范圍 | 1.5MHz～30MHz | |
極化方式 | 垂直極化 | |
測向準確度 | ≤3o（RMS） | |
二階截點 | ≥35dBm | |
三階截點 | ≥25dBm | |
輸出駐波比 | ≤2.0 | |
接口 | N 型 | |
外型尺寸 | 高度為2400mm | |
重 量 | 約 6KG | |
電源 | DC 15V 100mA | |
工作溫度 | -25℃ ~＋55℃ | |
儲存溫度 | -40℃ ~＋70℃ |
