短波倒V寬帶天線 (2MHz～30MHz)
產品概述

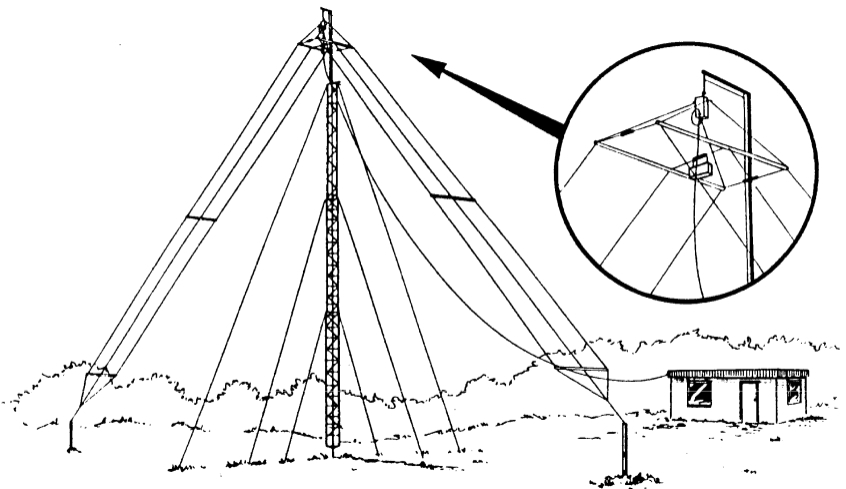

倒V寬帶天線，為短波通信而設計的寬帶、行波、近垂直入射 （NVIS）天線。天線的阻抗轉換器采用非整比變換技術，天線輻射體為對稱四 振子傘形（倒V形）結構，阻抗轉換器置于天線桿頂端、天線振子臂采用網絡 匹配器末端加載、天線振子線和饋電連接采用"庫力科夫方式"。因此該天線具有寬頻帶免調諧、全方向高效率、結構簡單可靠、架設方便等特點，實現全方向基本無"靜區"和免天線調諧通信的最佳戰術天線。
應用領域
● 移動小功率短波通信
主要特點
● 全方向高效率
● 寬頻帶免調諧
● 結構簡單可靠
● 架設方便
主要技術指標
內容 | 指標 | 備注 |
頻率范圍 | 2 MHz～30MHz | |
功率容量 | 150W（平均） | |
極化方式 | 天波+地波 | |
標稱阻抗 | 50Ω（不平衡） | |
電壓駐波比 | ≤2.5（典型值） | |
射頻連接方式 | SYV-50-3型高頻電纜 | |
匹配器接口方式 | SL16-J5 | |
射頻電纜長度 | 15m | |
連續工作時間 | 150W（RTTY）可連續工作 | |
抗風能力 | 可在8級風條件下正常工作 | |
天線桿高度 | 7.2m(1.2*6) | |
單根振子長度 | 15m | |
架設時間 | 2人架設8分鐘 | |
重量 | 12Kg | |
工作溫度 | -45℃～70℃ |
