三線式短波寬帶天線 (2MHz～30MHz)
產品概述
TN216三線式短波寬帶天線專門為架設場地較小的短波基站設計，工作在2MHz～30MHz，不用天調，不用鋪設地線或地網。TN216天線采用三線回環偶極結構，具有以下優點：①全頻段保持低駐波比，輻射效率高；②重量輕，架設狀態平穩，抗風能力強；③可根據通信目的選用平拉架設或倒V架設，并可通過改變架設高度求得所需的最佳輻射方向圖。
TN216三線式短波寬帶天線以高等級優質材料和特殊工藝制作，強度高，耐銹蝕，耐老化，耐高低溫，符合海洋鹽霧和臺風環境的使用要求，可用于各類專業和業余短波通信基站。
主要技術指標
內容 | 指標 | 備注 |
頻率范圍 | 2MHz～30MHz | |
極化方式 | 水平極化 | |
功率容量 | 150W/400W/1000W | |
電壓駐波比 | ≤2.5 | |
抗風能力 | 可在8級風下正常工作，10級風不破壞； | |
重量 | ≤40kg | 含兩端支撐桿 |
天線全長 | 30m±0.2m | |
射頻電纜長度 | 15m±0.2m | |
射頻電纜接口 | N/J28A轉SL16 | |
涂覆 | 軍綠色 | |
工作環境溫度 | -40℃～+55℃ | 室外 全國通用 |
貯存溫度 | -50℃～+70℃ | |
工作相對濕度 | 滿足GJB2225—94要求 |

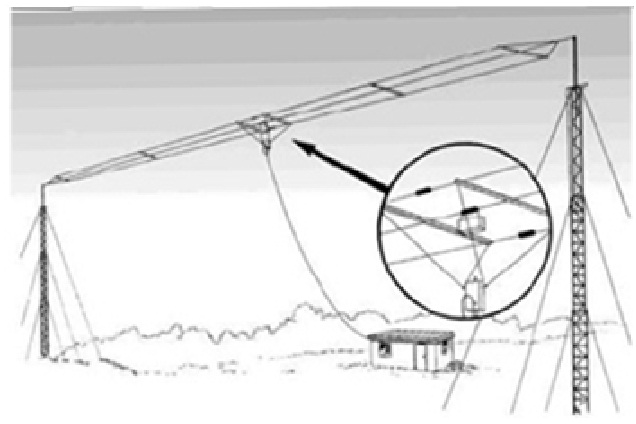

產品圖片
