TN217 短波籠形天線 (6MHz～30MHz)
產品概述

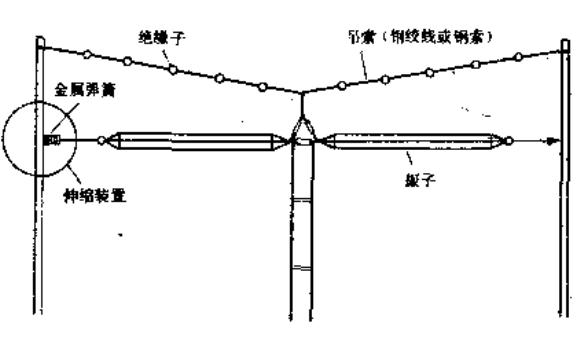

TN206該籠形天線采用軟線結構。籠形共有六根振子，天線振子為銅線，籠圈采用金屬圈，直徑為1米。輸出端通過阻抗變換器將天線的輸出阻抗變到50歐，方便通過饋線與接收機相接。天線采用兩根鋼支撐桿（Φ100×10000mm）支撐，支撐桿自帶底座，并由拉繩固定。
技術指標：
(1) 頻率：6MHz～30MHz（重點頻率10-20MHz）
(2) 電壓駐波比：＜2.5（TYP）
(3) 增益：＞5dBi（typ）
(4) 極化：水平極化(胡先生：18628376367)
(5) 輸入阻抗：50Ω
(6) 承受功率：400W
結構特性
1、接頭型號：N-K型（或用戶指定）
2、外型尺寸：1米×21米，架高10米
3、涂覆：軍綠
4、天線重量：小于15kg（不含支撐桿）
環境條件
1、工作溫度：-45℃～+70℃
2、相對濕度：10%～90%
3、可在降雨條件下正常工作
4、具有抗鹽霧和防霉菌能力
