TN620 超短波交換矩陣（30MHz-3GHz）
產品概述
TN620型6×16 矩陣開關由射頻組件、控制電路、電源和機箱四部份組成。其中射頻部分由6個（放大器+1分16等功率分配器）組件、16個單刀六擲開關組成，每個單刀六擲開關的六個輸入分別6個（放大器+1分16等功率分配器）組件中一個的一路輸出相連，控制電路系統與16個單刀六擲開關的驅動器相連，控制電路系統分為本機控制和遙控控制兩種方式，通過本機控制或遙控控制實現對16個單刀六擲開輸入接口的選擇。電源為一個DC/DC變換器，實現對輸入電壓+28V變為放大器和開關所需工作電壓。在機箱前面板上有4×4操作鍵盤和數碼顯示，可顯示控制方式、輸入輸出連接狀態；遙控在機箱后面板用RS232接口方式控制 。
結構特征:

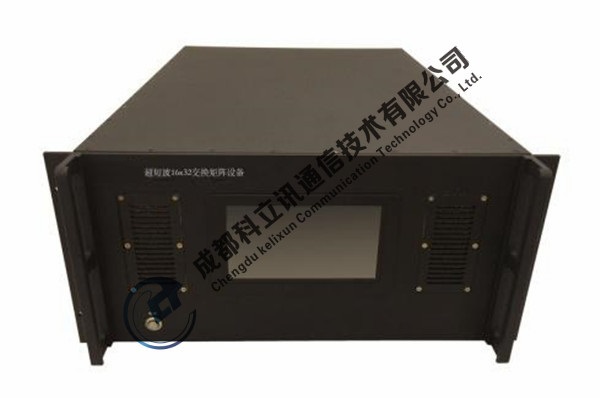

設備采用5U 19英寸標準機箱，重量＜25Kg。機箱前面板分別有16個數碼管，4×4操作鍵盤和電源開關。機箱后面板分別有6個射頻輸入接口，16個射頻輸出接口，電源插座，RS-232接口，保險管插座和接地柱。不同的技術指標和外形結構尺寸按用戶要求定制開發。
序號 | 參數名稱 | 參數 | 技術指標 | |
符號 | ||||
1 | 工作頻率 | Fi | 其中輸入1、2、3、4、5為30-1500MHz | |
輸入6為1500-3000MHz | ||||
2 | 增益 | G | 0±2dB | |
3 | 輸入輸出駐波 | VSWR | ≤2.5 | |
4 | 帶內增益波動(60MHZ帶內 | △L | ≤±2dB | |
5 | 隔離度 | 出—入 | ≥55dB | ≥55dB |
出—入 | ≥60dB | ≥60dB | ||
6 | 路間增益不平衡 | △G | ≤±3dB | |
7 | 噪聲系數 | NF | ≤9dB | |
8 | 輸入P-1dB電平 | P-lin | ≥5dBm | |
9 | 輸入輸出阻抗 | 50Ω | ||
10 | 開關時間 | ≤3μs | ||
11 | 機箱高度小于5μ 深度≤520mm 重量＜25kg 接頭：N-50K | |||
