TN604 超短波交換矩陣（30MHz～3GHz）
產品概述
超短波偵收天線3X8交換矩陣是串接在3部天線和8副接收機之間的天線共用設備，實現了30～3000MHz信號的任意切換。可以根據用戶的需求做接入和輸出端路數調整.
應用領域
● 無線電頻譜管理
● 超短波天線需要共用和分配的相關領域
主要特點
● 低噪聲，高靈敏度，可實現遠距離偵聽
● 動態范圍大，信號失真小
● 路間隔離度高，抗干擾能力強
● 信號通道高速切換
● 系統全交換
● 遠程及本地控制
● 系統功能升級的在線編程
● 支持熱拔插，維修方便
主要技術指標
1) 頻率： 30 MHz～3000MHz
2) 輸入輸出駐波：≤2.0
3) 輸入輸出隔離度：≥55dB
4) 輸出輸出隔離度：≥20dB（相同輸入）
5) 噪聲系數：≤14dB
6) 增益：0±3dB
7) 輸入1dB壓縮點：≥5dBm
8) 輸入輸出接頭：N-50K
9) 遙控：網口RJ45+RS232接口，航空接插件結構
10) 供電：直流 DC 24V，型號：XCD22F4Z1P40+ XCD22T4K1P40，
定義：（1、2正、3、4地）(航空連接器配套提供座子+頭子+尾附件)
11) 內饋電：天線輸入端口提供內饋電（+15V/350mA），可開關
12) 工作環境：溫度-25℃～+55℃
13) 存儲環境：溫度-55℃～+70℃
14) 相對濕度：95%±3%（恒定濕熱：+40℃）；
15) 正弦掃描振動：頻率5Hz～5.5Hz，振幅25.4mm；5Hz～200Hz，加速度1.5g；
三軸向，每軸1h；
16) 沖擊：15g，脈寬11ms,半正弦，三軸六向各三次。
17) 結構：密封式機箱(ATR標準)，機箱深度315mm,寬度256mm,高度194mm;
18) 平均無故障工作時間：MTBF≥4500小時；
19) 平均修復時間：MTTR≤2小時；

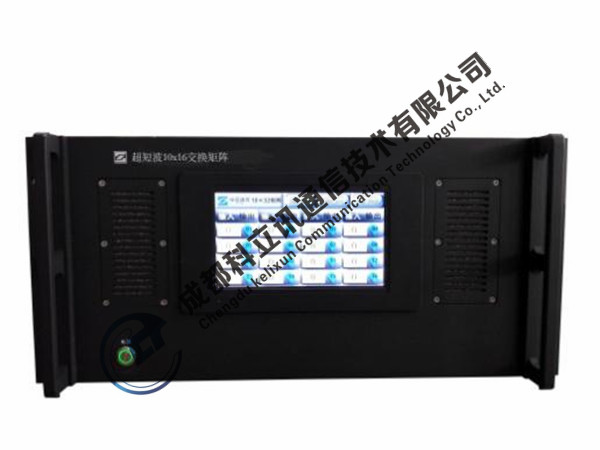

產品圖片
