TN802超短波交換矩陣(30M～3600MHz)
產品概述
TN802超短波偵收天線3X16交換矩陣是串接在3部天線和16副接收機之間的天線共用設備，實現了30～3600MHz信號的任意切換。可以根據用戶的需求做接入和輸出端路數調整 。
應用領域
● 無線電頻譜管理
● 超短波天線需要共用和分配的相關領域
主要特點（胡先生：18628376367）
● 全交換功能，即完成信號的點對多點切換；
● 遙控功能，可通過網絡接口完成輸入輸出的切換和狀態查詢；
● 后面板提供恢復出廠設置按鈕，用于完成網絡IP地址、端口等的默認設置
● 掉電自動數據保存和上電自動恢復。
● 提供上位機的控制程序。
主要技術指標
1) 頻率范圍：30MHz～3600MHz
2) 增益：0±2dB；
3) 帶內波動：≤±2dB；
4) 輸入輸出駐波：≤1.8；
5) 輸入P-1dB：≥5dBm；
6) 輸出三階截點：≥18dBm；
7) 輸出二階截點：≥25dBm；
8) 噪聲系數：≤14dB（典型值）；
9) 輸入/輸入間隔離度：≥72dB；
10) 輸入/輸出間隔離度：≥72dB；
11) 輸出/輸出間隔離度：≥72dB（不同輸入）；
12) 輸出/輸出間隔離度：≥20dB（同輸入）；
13) 輸入物理接口：N-50K；
14) 輸出物理接口：SMA-50K；
15) 輸入輸出阻抗：50Ω；
16) 每路輸入帶內饋電： +15V@350mA，可開關；
17) 遠程控制：網絡接口RJ-45（10M/100M自適應）。
18) 供電：220V±10%，50Hz±10%（符合“三防”標準的三芯航空插座（1火2地3零））；
19) 功耗：≤100W；
20) 設備體積：標準3U機箱，480mm深，灰黑色；
21) 單機重量：≤30Kg；

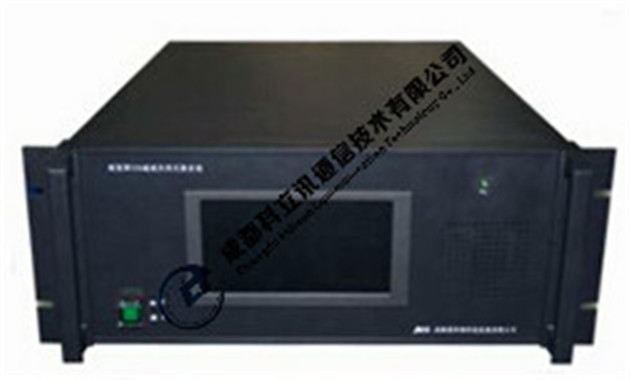

產品圖片
